Jak dobrać i zamontować nasadę kominową, żeby realnie poprawić ciąg i wentylację w domu

Skąd się bierze słaby ciąg i zła wentylacja w domu

Czym jest ciąg kominowy i wentylacja grawitacyjna

Ciąg kominowy to nic innego jak różnica ciśnień między wnętrzem komina a otoczeniem. Ciepłe spaliny lub ciepłe, zużyte powietrze z wnętrza domu są lżejsze od chłodnego powietrza na zewnątrz i chcą uciec do góry. Jeśli komin jest dobrze zaprojektowany i nic mu nie przeszkadza, powstaje stabilny, naturalny przepływ – to właśnie ciąg.

Wentylacja grawitacyjna działa na identycznej zasadzie, tylko zamiast spalin odprowadzane jest zużyte powietrze z pomieszczeń (łazienki, kuchni, pokoi). Różnica temperatur i gęstości powietrza pomiędzy wnętrzem a zewnętrzem wymusza ruch w górę kanałami wentylacyjnymi. Żeby to działało, układ musi być kompletny: są kanały wywiewne (kratki w łazienkach, kuchni) i jest dopływ świeżego powietrza do domu (nawiewniki, nieszczelności, szczeliny).

Mit vs rzeczywistość: wiele osób uważa, że „ciąg to sprawa samego komina”. Tymczasem komin jest tylko jednym z elementów całego układu: znaczenie ma też szczelność budynku, sposób użytkowania wentylacji, a nawet działające w domu wentylatory mechaniczne. Nasada kominowa dokręcona na szczycie tylko wzmacnia lub porządkuje zjawisko, którego podstawą jest fizyka ciśnień.

Typowe objawy problemów z ciągiem i wentylacją

Jeżeli ciąg kominowy lub wentylacja grawitacyjna nie działają poprawnie, dom dość szybko wysyła sygnały. Najczęściej pojawiają się:

• cofka spalin – dym z kominka „wali w twarz” przy otwieraniu drzwiczek, czuć spaliny przy piecu gazowym, czasem uruchamia się czujnik czadu;
• zaduch – uczucie „braku powietrza”, senność, bóle głowy, zwłaszcza rano lub przy większej liczbie domowników;
• zawilgocone ściany – narożniki i okolice okien łapią ciemniejsze plamy, pojawia się pleśń, szczególnie w łazience i sypialni;
• parujące okna – szyby mokre niemal codziennie, skraplanie się wody na dolnych krawędziach ramek lub w narożnikach.

Do tego dochodzą objawy widoczne bezpośrednio na kominie: sadza wyciekająca z połączeń, zacieki na elewacji wokół komina, ślady smoły przy wylocie. To często sygnał, że spaliny poruszają się zbyt wolno, wychładzają się, a produkty kondensacji odkładają na ściankach kanału.

Najczęstsze przyczyny słabego ciągu

Problemy z ciągiem mają zwykle kilka przyczyn naraz, ale najczęściej powtarzają się te same schematy błędów:

Za krótki komin – jeśli wylot komina znajduje się zbyt nisko względem kalenicy dachu, za attyką, za lukarną lub za wyższym budynkiem, wiatr zamiast „pomagać”, powoduje zawirowania. Wtedy ciąg kominowy przy wietrze staje się nieprzewidywalny: raz jest dobry, raz cofka. Nasada kominowa może w takim przypadku sporo poprawić, ale czasem potrzebne jest również przedłużenie komina.

Zły przekrój komina – za mały przekrój dławi przepływ, za duży sprawia, że spaliny szybko się wychładzają. Przy kominach dymowych (kominki, kotły na drewno, węgiel, pellet) zbyt duża średnica w zimie lub przy rozpalaniu oznacza bardzo słaby ciąg. Z kolei przy kotłach gazowych zbyt mały przekrój może po prostu uniemożliwić działanie urządzenia zgodnie z instrukcją producenta.

Szczelne okna i brak nawiewu – wymiana starych, nieszczelnych okien na nowe to klasyczny zapalnik dla problemów z wentylacją grawitacyjną. Układ oparty na naturalnym ciągu przestaje mieć skąd brać powietrze nawiewne. Skutek: cofka w kratkach wentylacyjnych, problemy z kominkiem, dziwne zachowanie pieców z otwartą komorą spalania.

Nieprzemyślane wentylatory łazienkowe i kuchenne – mocne wentylatory w łazience czy kuchni często pracują w tych samych kanałach, co tradycyjna wentylacja grawitacyjna. Kiedy są włączone, „wysysają” powietrze, a w innych kanałach zmienia się kierunek przepływu. Przy słabym dopływie powietrza do domu mogą wręcz wciągać spaliny z komina do wnętrza.

Dlaczego sama nasada kominowa nie zawsze rozwiąże kłopoty

Popularny mit głosi, że „załóż jakąkolwiek nasadę i po problemie”. W rzeczywistości nasada działa jak wzmacniacz: jeśli system jest poprawnie zaprojektowany, potrafi go wyraźnie usprawnić. Jeżeli jednak brakuje powietrza nawiewnego, komin jest dramatycznie za krótki, a przekrój dobrany „z kapelusza”, najlepsza nasada kominowa zrobi znacznie mniej, niż oczekuje inwestor.

Nasada nie naprawi dziurawego lub zawalonego komina, nie usunie sadzy i smoły, nie skoryguje błędnego podłączenia kilku urządzeń do jednego kanału wbrew sztuce. Nie obejdzie też praw fizyki: jeśli w domu panuje podciśnienie (np. przez działającą okap-kuchenkę z wyrzutem na zewnątrz), komin może mieć problem z prawidłowym ciągiem, nawet z dobrą nasadą.

Jak działa nasada kominowa i kiedy faktycznie może pomóc

Zasada działania nasad statycznych

Nasady statyczne to wszystkie te „czapki” na komin, które nie mają ruchomych wirników. Należą do nich między innymi deflektory, nasady typu strażak (obrotowe kierunkowe bez łożysk tocznych), daszki z wyprofilowanym kołnierzem, nasady typu „H” i różne ich odmiany. Ich wspólnym zadaniem jest:

• ochrona komina przed bezpośrednim nawiewem wiatru do wnętrza kanału,
• wykorzystanie energii wiatru do wytworzenia podciśnienia nad wylotem komina,
• uporządkowanie przepływu i ochrona przed zawirowaniami za kalenicą dachu lub innymi przeszkodami.

Jeżeli wiatr opływa nasadę o odpowiednim kształcie, przyspiesza nad jej górną częścią. Zgodnie z zasadą Bernoulliego, tam gdzie prędkość jest większa, ciśnienie statyczne spada. Tworzy się lokalne podciśnienie, które „ciągnie” spaliny albo zużyte powietrze z komina. To nie jest turboodkurzacz, bardziej delikatne „podciągnięcie” i stabilizacja pracy komina, szczególnie w trudnych warunkach wiatrowych.

Nasady obrotowe, hybrydowe i mechaniczne

Nasady obrotowe (z wirnikiem, często potocznie nazywane „turbo”) wykorzystują wiatr do napędzania ruchomego bębna z łopatkami. Obracający się wirnik ma za zadanie wytworzyć podciśnienie u wylotu komina, podobnie jak wentylator osiowy, ale napędzany siłą wiatru. Dobrze dobrany i zakonserwowany wirnik rzeczywiście potrafi poprawić ciąg, szczególnie na kanałach wentylacyjnych i w miejscach o częstych zawirowaniach powietrza.

Nasady hybrydowe łączą cechy nasad obrotowych i mechanicznych. Zazwyczaj mają wirnik, który obraca się dzięki wiatrowi, ale w razie bezwietrznej pogody lub przy konieczności zapewnienia stałego przepływu wspierany jest przez silnik elektryczny. Takie rozwiązania spotyka się głównie w budynkach wielorodzinnych, obiektach usługowych, garażach podziemnych – tam, gdzie wymagana jest kontrolowana intensywność wentylacji.

Nasady mechaniczne (wentylatory dachowe) to w praktyce pełnoprawne urządzenia wentylacyjne montowane na kominie lub osobnym przewodzie. Nie są to już typowe nasady kominowe w rozumieniu prostego „dopalacza” grawitacji, tylko elementy systemu mechanicznego. W wielu przypadkach nie powinno się ich łączyć bezpośrednio z kanałami spalinowymi, a stosować wyłącznie na kanałach wentylacyjnych zgodnie z projektem instalacji.

Kiedy nasada kominowa faktycznie poprawia ciąg

Nasada kominowa realnie pomaga wtedy, gdy problemem są zawirowania i niekorzystny wpływ wiatru na komin. Typowe sytuacje, gdzie dobrze dobrana nasada robi dużą różnicę, to:

• komin na zawietrznej – po przeciwnej stronie kalenicy niż dominujący kierunek wiatrów; wiatr „przelewa się” przez dach, robi się strefa podciśnienia i zawirowań, która rozrywa strugę spalin;
• strefa silnych wiatrów – domy na otwartym terenie, w polach, nad morzem; bez nasady wiatr potrafi wciskać się bezpośrednio do wylotu komina i powodować cofki;
• trudne usytuowanie komina – komin schowany za attyką, lukarną, wyższą dobudówką, ustawiony blisko wyższego budynku sąsiedniego lub wysokich drzew.

Mit vs rzeczywistość: nasada kominowa nie „zasysa” powietrza z niczego. Jeżeli w domu nie ma otwieranych nawiewników, drzwi wewnętrzne są szczelne, a okna „trzymają” jak w sejfie, nasada jedynie wyciągnie tyle powietrza, ile dom jej odda. Gdy pojawi się podciśnienie, przepływ stanie się niestabilny, a system zacznie walczyć sam ze sobą.

Przykład z praktyki – komin schowany za dobudówką

Częsty scenariusz: dom jednorodzinny sprzed kilkunastu lat, wszystko działało. Właściciel dobudowuje od strony ogrodu dodatkowy pokój z płaskim, ale wyższym dachem. Nagle kominek zaczyna dymić, a w łazience czuć „cofkę” z kratki. Z zewnątrz widać tylko tyle, że komin został niejako „schowany” za wyższą częścią budynku. Struga wiatru, która kiedyś omywała komin, teraz opływa wyższy dach, tworząc za nim strefę zawirowań. Grawitacja nie ma wsparcia, a przy niektórych kierunkach wiatru następuje odwrócenie ciągu.

W takim przypadku przeniesienie lub wydłużenie komina bywa kosztowne. Zastosowanie odpowiednio dobranej nasady kominowej (najczęściej statycznej, deflektora lub nasady kierunkowej) na wydłużonym, ale nadal istniejącym przewodzie często rozwiązuje problem. Przed zakupem trzeba jednak przeanalizować kierunki dominujących wiatrów i sprawdzić przekrój kanału – nie każda efektownie wyglądająca nasada będzie tu pracowała poprawnie.

Rodzaje nasad kominowych – przegląd z praktycznym komentarzem

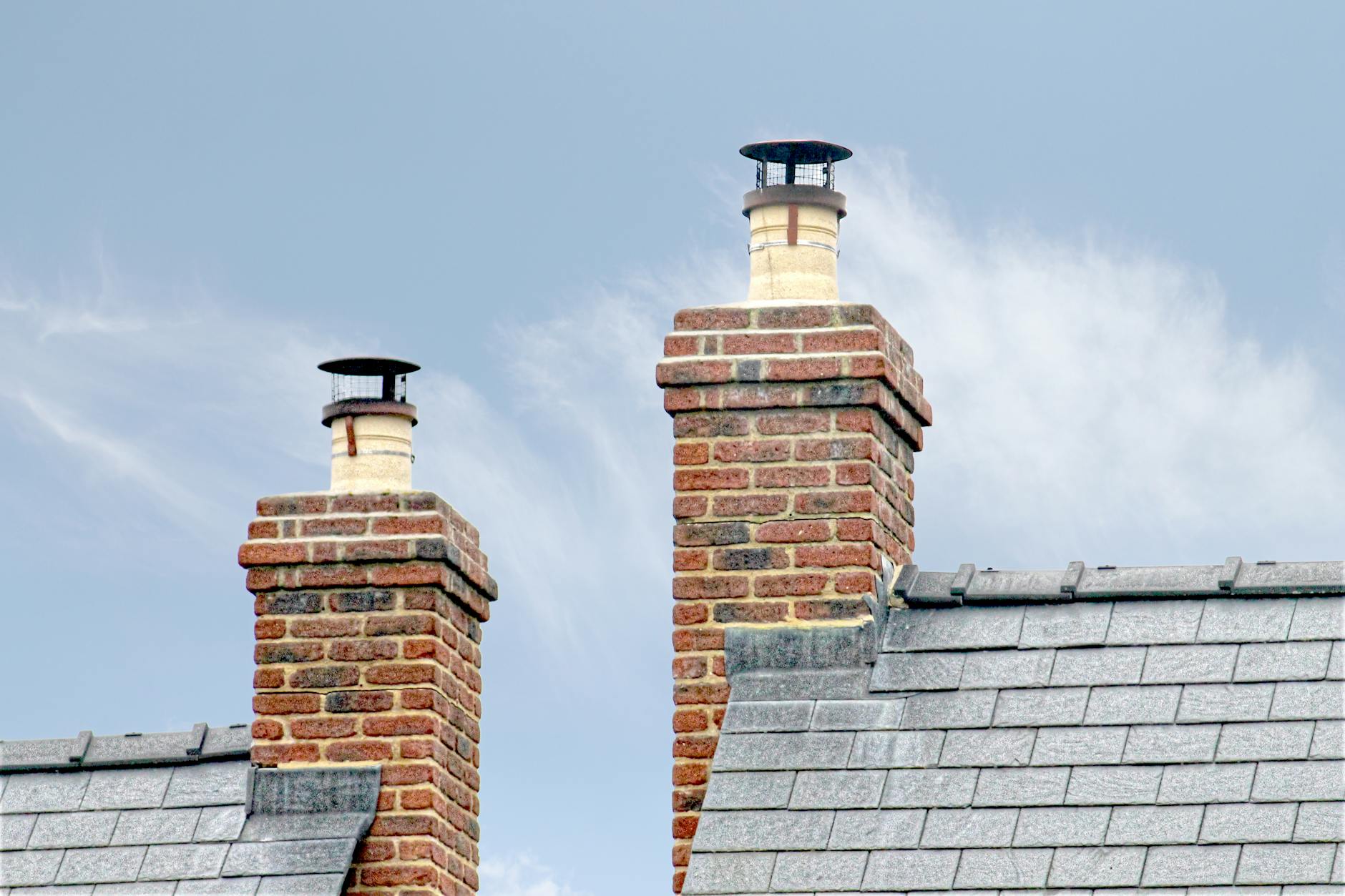

Nasady statyczne: deflektory, daszki, strażaki

Nasady statyczne to najprostsza i zazwyczaj najbardziej bezawaryjna grupa rozwiązań. Wśród nich można wymienić:

• deflektory – specjalnie profilowane „czapki”, które kierują wiatr w taki sposób, żeby tworzył nad kominem strefę podciśnienia; dobrze sprawdzają się na kanałach wentylacyjnych i spalinowych (zależnie od materiału);
• nasady typu strażak – element, który obraca się wokół osi pionowej, ale bez łożysk tocznych jak w wirnikach; jego korpus ustawia się „plecami” do wiatru, chroniąc wylot komina przed bezpośrednim nawiewem i jednocześnie wspomagając ciąg;
• daszki kierunkowe – prostsze kształty, w których to geometria daszka i kołnierzy wymusza lepsze opływanie wiatru;
• nasady typu H – konstrukcje w formie litery „H”, dobrze stabilizujące ciąg w trudnych warunkach wiatrowych, często używane na kanałach wentylacyjnych w budynkach wielorodzinnych.

Ich główne zalety to prostota, niewielka podatność na awarie i brak elementów, które trzeba regularnie smarować. Jeśli wybierze się solidny materiał (stal kwasoodporna, dobre ocynkowanie), taka nasada potrafi pracować latami przy minimalnym serwisie.

Nasady obrotowe – kiedy mają sens

Obrotowe nasady kominowe kuszą efektem wizualnym – kręcący się na dachu „turbo-wirnik” wygląda jak urządzenie, które musi świetnie „ciągnąć”. W praktyce ich działanie jest zależne od kilku czynników:

• konieczna jest obecność wiatru – przy bezwietrznej pogodzie wirnik nie wytworzy dodatkowego podciśnienia;
• łożyska wirnika muszą być sprawne – zużyte, zabrudzone lub zatarte przekładają się na brak efektu, a czasem wręcz na zwiększenie oporów przepływu;
• przy oblodzeniu i śniegu obrotowe nasady potrafią się zablokować – szczególnie na kanałach, przez które wydostaje się wilgotne, ciepłe powietrze (wentylacja łazienek, pralni).

Sensownym miejscem zastosowania są kanały wentylacyjne w domach jednorodzinnych, gdzie problemem jest niestabilny ciąg przy wietrze, a jednocześnie łatwy jest dostęp serwisowy do dachu. Na kanałach spalinowych i dymowych trzeba natomiast bezwzględnie trzymać się wytycznych producentów i przepisów – nie każdy wirnik można stosować do spalin, a zwłaszcza do kotłów gazowych.

Nasady hybrydowe i mechaniczne – dla trudnych warunków

Nasady hybrydowe i mechaniczne w typowym domu jednorodzinnym spotyka się rzadziej. To rozwiązania opracowane przede wszystkim dla:

• budynków wielorodzinnych z kanałami zbiorczymi,
• obiektów usługowych, biurowych, hoteli,
• garaży podziemnych, magazynów, hal.

W domach jednorodzinnych mechaniczne i hybrydowe nasady pojawiają się zwykle wtedy, gdy tradycyjna wentylacja grawitacyjna kompletnie sobie nie radzi, a przebudowa instalacji byłaby zbyt kosztowna lub trudna technicznie. Typowy przykład to dom z docieplonymi i uszczelnionymi oknami, w którym wentylacja „umarła”, a wymiana całego systemu na pełną wentylację mechaniczną z odzyskiem ciepła jest poza budżetem inwestora. Dobrze dobrana nasada hybrydowa na głównym kanale wywiewnym potrafi wtedy ustabilizować przepływ i ograniczyć problemy z wilgocią czy zapachami.

Trzeba jednak mieć świadomość, że to już nie jest bierny element „na sztukę”. Pojawia się zasilanie elektryczne, serwis, regulacja obrotów, a często także konieczność dostosowania przekrojów kanałów i nawiewu. Montaż mechanicznej nasady bez zapewnienia kontrolowanego dopływu świeżego powietrza kończy się klasycznym błędem: wentylator pracuje, a i tak pojawia się podciśnienie, zasysanie powietrza z sąsiednich mieszkań (w blokach) albo z kanałów spalinowych. To ten moment, w którym konsultacja z projektantem instalacji albo doświadczonym kominiarzem nie jest „fanaberią”, tylko zwykłym bezpieczeństwem.

Często powtarzany mit mówi, że „mechaniczna nasada załatwi każdy problem z ciągiem”. Rzeczywistość jest mniej kolorowa: jeżeli przekrój kanału jest za mały, przewód ma absurdalnie długą drogę z wieloma załamaniami, a kocioł lub kominek są źle dobrane do komina, nawet najmocniejszy wentylator będzie pracował na granicy swoich możliwości. W efekcie rosną hałas, zużycie energii i ryzyko awarii, a komfort użytkowników wcale nie musi być lepszy.

Rozsądne podejście jest proste: najpierw diagnoza i uporządkowanie podstaw (nawiew, drożność i geometria kanałów, wysokość komina), a dopiero w drugiej kolejności dobór nasady – od najprostszych rozwiązań statycznych, przez obrotowe, aż po hybrydy i wentylatory dachowe, jeśli naprawdę są potrzebne. Nasada kominowa, dobrze dopasowana do konkretnego przewodu i sposobu użytkowania budynku, potrafi być cichym sprzymierzeńcem, który latami stabilizuje ciąg i wentylację, zamiast być kolejnym świecącym gadżetem „na dachu do niczego.

Dobór nasady do rodzaju komina i urządzenia – co trzeba sprawdzić przed zakupem

Najpierw przewód, potem „czapka” na górze

Logika bywa odwrócona: najpierw wybór nasady z katalogu, potem kombinowanie, jak ją założyć na istniejący komin. O wiele rozsądniej jest zacząć od analizy przewodu:

• rodzaj przewodu – dymowy (kominek na drewno, kocioł na węgiel), spalinowy (gaz, olej), wentylacyjny (łazienka, kuchnia, garderoba);
• materiał komina – ceramika systemowa, cegła, stal kwasoodporna, beton; każdy producent nasad określa, do jakich materiałów jego produkt się nadaje;
• średnica lub przekrój kanału – zbyt wąska nasada na szerokim kanale zdławi przepływ, zbyt szeroka na małym kanale nie będzie właściwie współpracować z ruchem spalin/powietrza;
• wysokość czynna komina – od trójnika/spalinowodu do wylotu; zbyt niski komin z „turbo-nasadą” dalej może nie spełnić wymagań ciągu.

Proste ćwiczenie: wyciągnij instrukcję kotła lub kominka i odszukaj minimalne wymagania co do wysokości komina, średnicy i ciągu (często podane w Pascalach). Następnie porównaj to z danymi technicznymi nasady. Jeśli producent nasady nie podaje żadnych parametrów przepływowych, tylko „poprawia ciąg” – lampka ostrzegawcza.

Kominek, kocioł gazowy, piec na paliwo stałe – różne wymagania

To samo urządzenie na rysunku katalogowym „z nasadą na kominie” nie oznacza, że każdy typ nasady można zastosować u siebie. Kilka prostych reguł ułatwia wstępną selekcję:

• kominki i kotły na drewno/węgiel – wysoka temperatura spalin i obecność sadzy wymagają nasad odpornych na temperaturę i korozję; odpadają lekkie, cienkościenne konstrukcje przeznaczone wyłącznie do wentylacji;
• kotły gazowe z otwartą komorą – wymogi ciągu i bezpieczeństwa są tu wyśrubowane; nie każda nasada jest dopuszczona, a część producentów urządzeń wręcz zabrania montażu jakichkolwiek nasad na przewodzie spalinowym;
• kotły kondensacyjne – najczęściej pracują na systemach powietrzno-spalinowych typu „rura w rurze” z własnymi zakończeniami; dokładanie nasady z zewnątrz to proszenie się o kłopoty;
• kanały wentylacyjne – zakres doboru jest największy, ale i tu są ograniczenia: nasada nie może zamknąć przekroju kanału, a do kanałów zbiorczych w blokach wielorodzinnych dobór robi się zgodnie z projektem, nie „na oko”.

Mit powtarzany na budowie brzmi: „Jak się dymi, to załóż turbinę, od razu pomoże”. Rzeczywistość jest taka, że źle dobrana nasada może zaburzyć proces spalania, zmienić warunki pracy kotła i doprowadzić do zadziałania zabezpieczeń lub – gorzej – do niewykrytej emisji spalin do pomieszczenia.

Materiały i odporność – gdzie oszczędzanie nie ma sensu

Dwie nasady o podobnym kształcie potrafią różnić się ceną kilkukrotnie. Różnica zwykle wynika z:

• rodzaju stali – zwykła stal ocynkowana wystarczy na kanał wentylacyjny, ale na przewody dymowe i spalinowe bezpieczniej sięgać po stal kwasoodporną lub żaroodporną;
• grubości blachy – zbyt cienka blacha odkształca się, hałasuje przy wietrze, szyb
